1、產品原理

DKRD92為非接觸型水文雷達測量產品，具有避雷防護設計，測量河道、水文專用，標配RS485/Modbus協議，野外使用，無人值守且運行穩定可靠。無限量支持和擴展定制RTU及無線數傳電臺通訊協議。水位數據實時GPRS電話遠傳，實現信息網絡化，設計極具現場適應力，破除野外生態干擾，真正實現現場零維護，工業設計理念，將產品本身融入自然環境。

2、水利行業應用特點

行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：

· 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性

· 天線尺寸小，便于安裝和加防塵罩等天線防護裝置

· 重量較輕約2KG，便于安裝

· 測量范圍閾值可達70米，覆蓋大型水庫等水位測量

· 多種輸出電路接口與采集系統配合

· 采用脈沖工作方式，雷達水位計發射功率極低，對人體及環境均無傷害

· 儀表輕便，野外安裝不受風力和暴雨的影響

· 具有避雷保護設計、非接觸水文測量，破除野外生態干擾，真正實現現場零維護

· 野外使用，無人值守運行穩定可靠，工業設計理念，將產品本身融入自然環境。

· 防護等級更高

3、儀表介紹

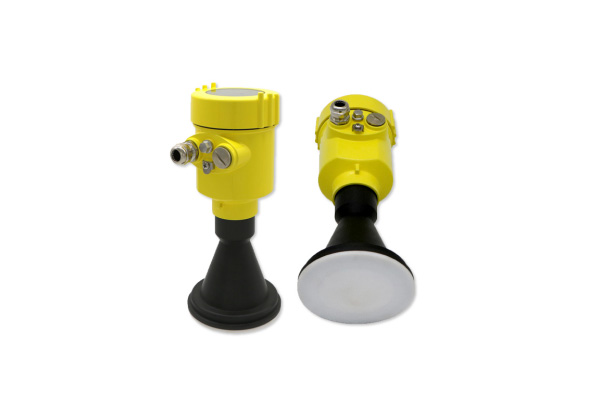

·DKRD92

應用：江河、湖泊、渠道、水庫、地下水、水文（監測、預報、灌溉、計算、分析）、水資源開發、適合工程水文、城市水文、農業水文、森林水文等

測量范圍：70米

過程連接：龍骨支架/法蘭

過程溫度：-40～100℃

過程壓力：常壓

精度：±3mm

頻率范圍：26GHz

防護等級：IP67

供電電源：DC（6—24V）/四線

信號輸出：4~20mA或RS485/Modbus 協議

外殼：鑄鋁/不銹鋼

4、儀表安裝

· 安裝前的準備

請注意以下事項，以確保儀表能正確安裝：

請預留足夠的安裝空間。

請避免強烈震動的安裝場合。

· 圖示說明及安裝位置

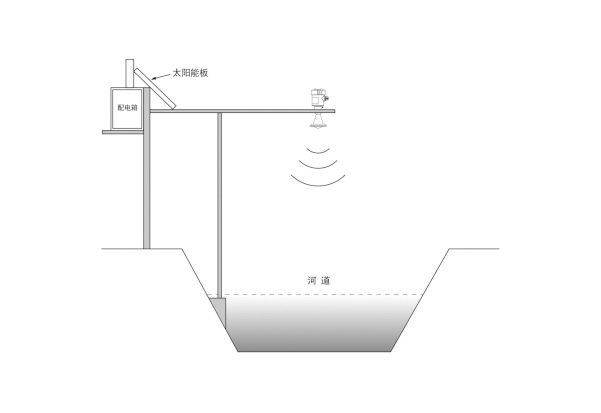

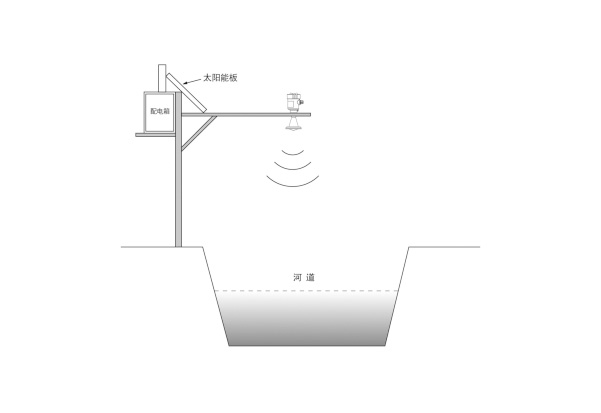

雷達及支架安裝示意圖（一）

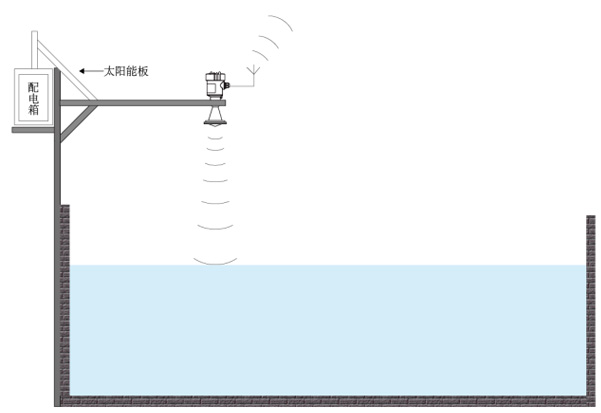

雷達及支架安裝示意圖（二）

注：雷達天線發射微波脈沖時，都有一定發射角。從天線下緣到被測介質表面之間，及發射微波波束所輻射的區域內不得有障礙物。因此安裝時應盡可能避開遮擋設施，必要時須進行“虛假回波學習“。外須注意微波波束不得與水流相交。安裝儀表時還要注意：臨界液位不得進入測量盲區；儀表必須接大地，增加防雷措施；室外應采取遮陽、防雨措施。
