1、測量原理

?原理

超聲波物位計的工作原理是由換能器（探頭）發出超聲波脈沖遇到被測介質表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。

超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示： S=C×T/2

由于發射的超聲波脈沖有一定的寬度，使得距離換能器近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值，這個區域稱為測量盲區，盲區的大小與超聲波液位計的工作頻率有關。

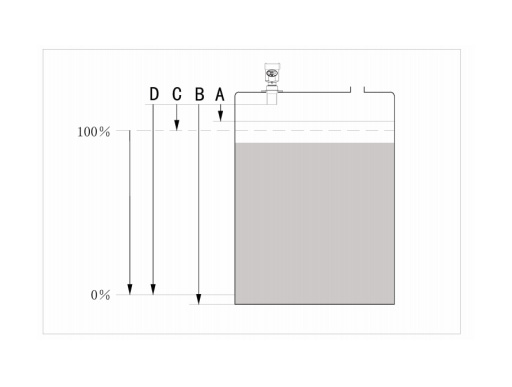

測量的基準面是探頭的下邊沿。

A.盲區

B.量程

C.滿料

D.零點

?特點

采用了可靠微處理器

獨特的回波處理技術

虛假回波存儲功能

內置溫度補償

波束較小

調試標定簡單

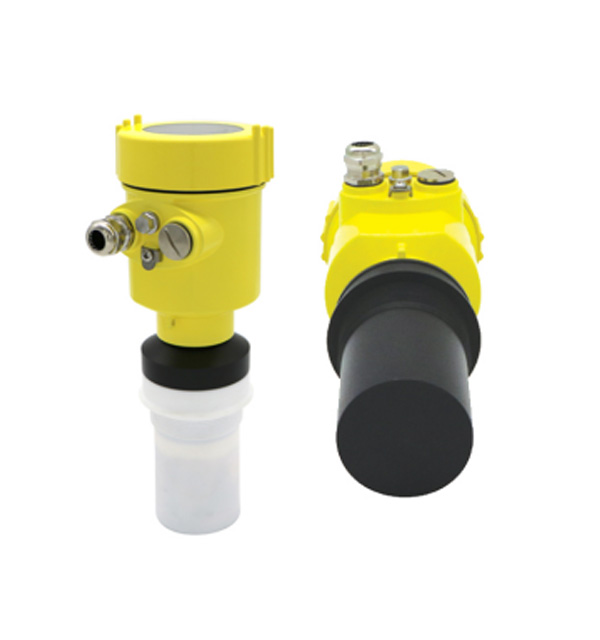

2、儀表介紹

DKCS21       (標準型探頭)

應 用：各類工業領域的普通液位測量，

特別是水處理工業。

測量范圍：(0～5)m / (0～10)m / (0～15)m

過程連接：M66×2/支架/法蘭

探頭材質：ABS  開放式

過程溫度：(-40～70)℃

過程壓力：(-0.02～0.1)MPa

精    度：±0.2%（滿量程）

信號輸出：(4～20）mA

電    源：兩線制 24V DC

          四線制 24V DC/220V AC

防爆等級：Exd IIC T4 Gb

DKCS22       (防腐型  密封型探頭)

應 用：各類工業領域的腐蝕性液位測量，

特別是水處理工業。

測量范圍：(0～5)m / (0～10)m / (0～15)m

過程連接：M66×2/支架/法蘭

探頭材質：PVDF/PTFE   封閉式

過程溫度：(-40～70)℃

過程壓力：(-0.02～0.1)MPa

精    度：±0.2%（滿量程）

信號輸出：(4～20）mA

          (4～20）mA/HART

電    源：兩線制 24V DC

          四線制 24V DC/220V AC

防爆等級：Exd IIC T4 Gb
